SBC6800で走るS形式のプログラム（２）メモリテスト

１. SWTPCのメモリテストプログラム

🔀ソースリストと取説のリンク先（海外サイト）🔀

【SWTPC開発者のHPのSUMTEST2.TXT】

【MemoriDiagnostuc.pdf】

　取説にはCDAT2, ROBIT2, MEMCON3, SUMTEST2の４つのメモリテストプログラムがあるが、

このうち、当Blogで使いやすいと考えたSUMTEST2をSBC6800に移植した。

【ファイル置き棚のリンク先】

　   SUMTEST2.ZIP

• 変更箇所

•  利用法

以上

NAKAMOZU 開発者のソースリスト公開を受けて

NAKAMOZU BASIC の原ソースと当Blogの相違点

【開発者の原ソースリストのリンク先】

中段　「新たに発掘」の記事

【誤り訂正、改善したファイル置き棚のリンク先】

ntbv9X.zipファイル
（ntbv9X.S, ntbv9X.asm, ntbv9X.LST, ntbv9X.MAP）

１. 当Blogの明らかなBUG

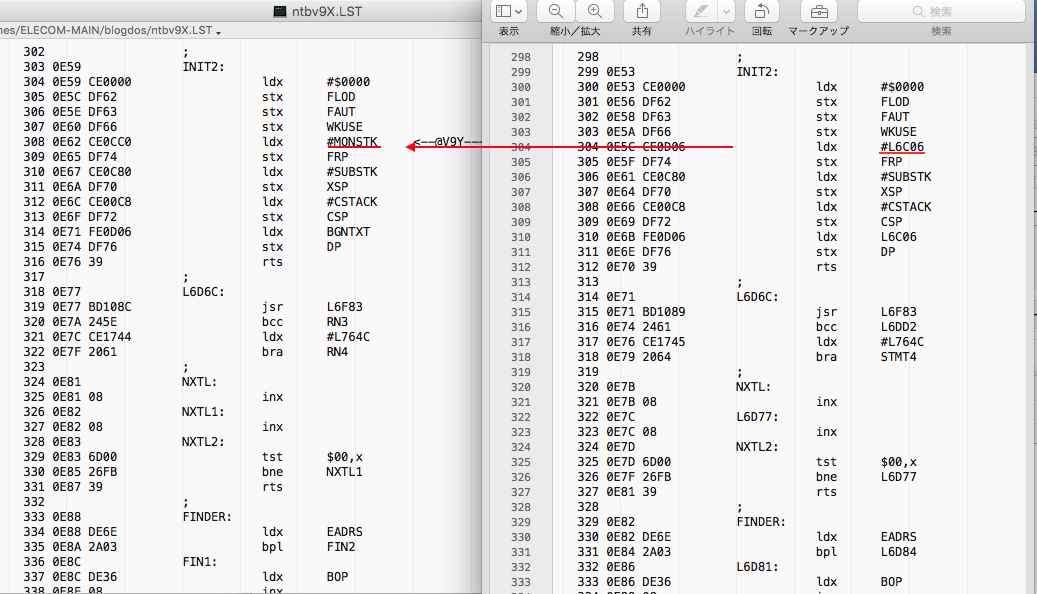

STACKラベルを訂正した。従前のプログラムは起動すると、NTBプログラムの先頭$0D00から６バイトを破壊していた。
ラベル　　　原ソース　　　　当Blogソース　　　修正　　　
　　　　　　FSTCK　　　　　L6C06　　　　　MONSTK

•  訂正箇所

２. BUGでは無いが、修正した改良

• 当Blogでは、ステートメント１行実行する毎にNULL($00)を出力して、FT231XS(USBシリアルインターフェース)の緑色LED点滅で動作を監視していたが、原ソースでにはないので修正
• 実行中はSBC6800が沈黙してしまうので、不安になるかも。但し、CTL-Cで割り込みによる中断で動作確認可能
• 修正箇所

３. 併せて改善した点

• NTBから「EX」コマンドでMONITOR(MIKBUG,MIXDBUG)に戻った後、MONITORの「G」コマンドでNTBがホットスタートするようにした。これで、NTBプログラムにMONITORのブレークポイント設定「B」コマンドが利用できる。
• 修正箇所

４. その他

• 読みやすくするために、ラベルは原ソースに可能な限り修正していくこととしたい。

以上

NAKAMOZU BASIC の当Blogバージョン比較

⏩NAKAMOZU TINY BASIC 当Blog Ver.の説明⏪

【BASIC ASCIIの記事のリンク先】
【ソースリスト置き棚のリンク先】

➡とりあえず、NAKAMOZU TINY BASIC を使ってみたいという方は、
(1) SBC6800を製作する。
　　製作事例のリンク先
(2) ソースリスト置き棚の ntbv9X.zipをダウンロードして、ntbv9X.SファイルをSBC6800にアップロードする。
　　アップロード方法のリンク先
⬅ここまでです。

1. それぞれの相違点（NTBV3は削除しました）
　　　　 開始番地　NTB本体のメモリ配置　MONITOR(1)　割り込み　画面のBUG
ntbv3　　$0D00　　　オリジナルと同じ　　　あり　　　　無し　　　あり
ntbv7　　$0D00　　　オリジナルと同じ　　　あり　　　　無し　　　あり
ntbv9X　$0D00　　　　　異なる　　　　　　 無し　　　　あり　　　無し

　　　　 　メモリ領域　　　　ワーク領域　 　　　　　　BASICﾌﾟﾛｸﾞﾗﾑ容量 　　
ntbv3　　$0100-$18F8　 　　$1E00-$1F80　　　    　$1900-$1D00　　　　
ntbv7　　$0A00-$1E60　 　　$08C0-$09FF　　　　　$0100-$08C0    　　　
ntbv9X   $0D00-$1DE7(4.4KB)　$0C00-$0CFF(256B)         $0100-$0C00(2.8KB)

• 注(1)ここで言うMONITORは当Blog手持ちのMEK6800 DII ROMで採用していたもので、NTBを走らせるのに必要ないものです。

２.それぞれをどう利用するか

• ntbv3
• とりあえず動くバージョンであり、本日の時点で不要と思うが。
• ntbv7
• NTB本体のメモリ配置が同じなので、自らVRAM制御ルーチンを開発して、それぞれのシステムに移植する。
• ntbv9X
•  BUG無し、割り込みありでNTBが走る。VRAMは使ってない。ROM化可能だが、NTBの特色である、グラフィック機能が生かせてない。

３.画面のBUG(変竹林)の解決

• ROM版MIXDBUG (SWTBUGもどき)のブレークポイント機能でただひたすら追い込んで解決した。
• プログラムテキストをRAMから読み込む時に１行に複数のステートメントを記述するための『：』を出力していたために発生していた。
• 手持ちのROMをディスアセンブルした後の解析ミスが原因か？

    【修正部分はこのリンク先の第３章】

★ 今後の課題

• BASICのアセンブリソース解き明かしについては、「ここらでよかろうかい」と考える。
• BUGや改良策などについては、Twitterなどで発信していただけるとありがたいです。
• 当Blogは、引き続きntbv9Xを使って、懸案課題のSBC6800用VRAMに関して考えていきたい。

以上

SBC6800で割り込み処理を使ってみる。

割り込みでNTB BASICプログラム実行を中断させる

🔁割り込み処理の試験プログラム🔁

🔁NAKAMOZI TINY BASIC に組み込む🔁

1. 割り込み処理の試験プログラム

• 6800の割り込みの実践プログラムはググってもあまり見当たらない。そこで「Old MC6800」さんのHPを参考にして、アセンブルソース(irqv1.asm)で試験した。6850の割り込み出力を6800が検出して処理を行う。
• ソースリスト
• irqv1.zip ファイル
• irqv1.asm     irqv1.LST     irqv1.S     irqv1.MAP

【ソースリスト置き棚のリンク先】

★ MC6800    CLI で割込み待ちとする。
★ MC6850    ACIAコントロールレジスタに$95を書き込み、割込み出力モードにする。

【 http://www.swtpc.com/mholley/Notebook/Hardware_ACIA.pdf より引用】

• Main Routine：割込み待ちのループで、ワークメモリIRQCHR ($1F17)がNULL($00)で無ければ「IRQ OK」のメッセージを出力する。
• MIXDBUGで　$1F14 - $1F16 はブレークポイントのワークメモリ
• そのため、IRQCHRはMIXDBUGの空きである $1F17  とした。

• 割込み Routine：CTL C($03)が入力された時に、ワークメモリ($1F17)に$03を書き込む。

• DELAY Routineがあると割込が発生しない。複数の割込でIRQCHRがリセットされると推測される。従って、IRQON直後にACIAデータを読み込む必要がある。

２. NAKAMOZU TINY BASICに組込む

• BASICプログラム実行時にステートメント１行を読む毎に割込を受け付ける。
• サブRoutine(IRQON)は、ACIA(MC6850)のコントロールレジスタ($8108)に$95を書き込み、CLIを実行する。
• 割込RoutineでCTL C($03)の入力があればNTBのHOT STARTにジャンプする。

３. BASIC出力画面の変竹林が解消しているが、現在テスト中なので、別途Blog予定

• プログラムテキストをRAMから読み込む時に１行に複数のステートメントを記述するための「：」を出力していたために発生していた。

• ソースリストの変更部分
• ソースリスト置き棚のntbv7.asmを下記のように書き換え、再アセンブルした。

以上
